擺錘無法復位、能量顯示異常？懸臂梁簡支梁試驗機快速排查方法
發布日期：2025-10-11 點擊：46

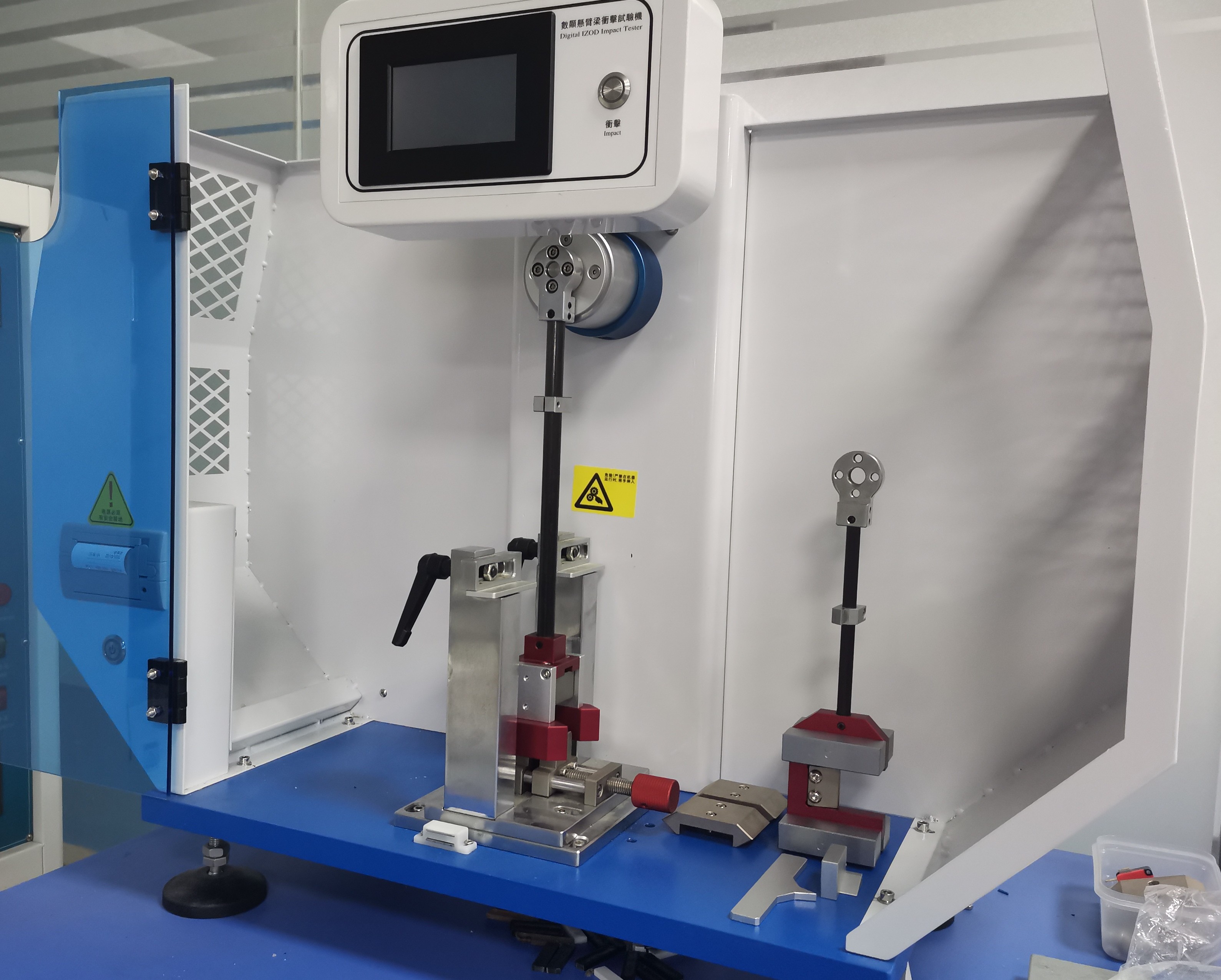

懸臂梁簡支梁試驗機的 “擺錘復位” 與 “能量顯示” 是測試精度與設備安全的核心保障，若出現擺錘卡滯、無法歸位或能量數據跳變、失真，會直接導致測試中斷、數據無效。以下針對兩類高頻異常，按 “現象定位→分步驟排查→即時解決” 邏輯，提供可落地的實操方案，兼顧新手易上手與高效排障需求。
一、異常 1：擺錘無法復位(沖擊后不回位 / 手動復位卡滯)
擺錘無法復位多與 “機械傳動卡滯”“驅動系統故障”“限位機構偏移” 相關，需從 “機械結構→驅動部件→安全保護” 逐步排查，避免強行操作導致擺錘或機身?yè)p壞：
1. 第一步：排查機械傳動與連接部件(最常見誘因，5 分鐘可完成)
核心排查點 1：擺錘軸與軸承卡滯
擺錘繞 “擺錘軸” 轉動，長期使用后軸與軸承間易積塵、缺油，導致轉動阻力增大 —— 表現為 “擺錘復位時卡頓，需手動用力推才能歸位”，或復位到某一角度后停滯。
排查與解決：① 斷電后手動轉動擺錘，感受是否有明顯阻力；② 拆下擺錘軸端蓋，用毛刷清理軸與軸承間的灰塵、金屬碎屑；③ 涂抹專用潤滑脂(如鋰基潤滑脂，耐磨損、抗老化)，涂抹量以覆蓋軸表面為宜，避免過多污染其他部件。
核心排查點 2：擺錘連接件松動或變形
擺錘與擺桿的連接螺栓(多為內六角螺栓)若松動，會導致 “擺錘重心偏移”，復位時因受力不均卡滯；擺桿若因 “沖擊過載”(如測試能量遠超擺錘額定值)輕微變形，也會阻礙復位。
排查與解決：① 檢查連接螺栓是否有松動(用對應規格內六角扳手?jǐn)Q緊，扭矩參考設備說明書，如 M8 螺栓扭矩 8-10N?m)；② 目視檢查擺桿是否彎曲(可對比擺桿與機身的平行度，偏差超 1mm 即變形)，輕微變形可找專業人員校正，嚴重時需更換擺桿。
2. 第二步：檢查驅動與復位系統(電動復位機型重點排查，8 分鐘可完成)
核心排查點 1：復位電機或驅動電路故障(電動復位機型)
全自動機型的擺錘復位依賴 “復位電機”(帶動齒輪或皮帶傳動)，若電機 “電源接線松動”“電容老化” 或 “驅動板故障”，會導致電機無法啟動或轉速不足 —— 表現為 “按下復位鍵后電機無響應，或電機異響但擺錘不動”。
排查與解決：① 檢查電機電源線(通常為 3 根相線)是否松動，重新插拔并擰緊端子；② 用萬用表測電機電容容量(正常電容容量偏差≤10%，如 450V/10μF 電容，實測需≥9μF)，電容鼓包或容量不足需更換；③ 若電機仍不工作，測驅動板輸出電壓(正常應為電機額定電壓，如 220V 或 380V)，無電壓輸出則需維修或更換驅動板。
核心排查點 2：手動復位機構卡滯(手動機型)
手動機型靠 “復位手柄 + 棘輪機構” 實現擺錘復位，若棘輪齒磨損、彈簧斷裂，會導致 “手柄轉動時無咬合感，擺錘無法被帶動復位”。
排查與解決：① 打開機身側蓋，檢查棘輪齒是否有崩裂、磨損(齒頂磨損超 0.5mm 需更換棘輪)；② 查看復位彈簧是否斷裂或松弛，斷裂需更換同規格彈簧(如直徑 1mm、長度 50mm 的拉簧)，松弛可調整彈簧掛鉤位置增加張力。
3. 第三步：驗證安全限位與傳感器(易被忽視的隱性原因，3 分鐘可完成)
設備配備 “擺錘限位開關”(防止擺錘過度擺動)，若限位開關因振動偏移、觸點氧化，會誤觸發 “過位保護”，導致擺錘復位時被強制停機 —— 表現為 “擺錘復位接近終點時突然停止，設備報警燈亮”。
排查與解決：① 調整限位開關位置(將開關觸點與擺錘限位塊的距離調至 1-2mm，確保擺錘復位到位時才觸發)；② 用砂紙輕輕打磨開關觸點，去除氧化層，恢復導電性能。
二、異常 2：能量顯示異常(數據跳變 / 偏差大 / 無顯示)
能量顯示異常直接影響測試結果準確性，根源多與 “傳感器故障”“數據處理模塊偏差”“機械零位偏移” 相關，需從 “檢測端→數據傳輸→計算模塊” 層層排查：
1. 第一步：排查能量傳感器與連接線路(核心檢測部件，6 分鐘可完成)
核心排查點 1：角度傳感器(編碼器)故障或偏移
設備通過 “角度傳感器” 記錄擺錘沖擊前后的角度，進而計算能量(能量與角度變化正相關)，若傳感器 “安裝偏移”“接線松動” 或 “內部元件損壞”，會導致角度檢測不準，能量顯示異常 —— 表現為 “能量數據跳變(如同一測試，顯示 1.2kJ 與 1.8kJ 交替)” 或 “能量值始終為 0”。
排查與解決：① 檢查傳感器與擺錘軸的連接(編碼器軸需與擺錘軸同軸，偏移超 0.1mm 需重新固定)；② 確認傳感器信號線(多為 485 或模擬量線)是否松動，重新插拔并擰緊插頭；③ 用萬用表測傳感器供電電壓(正常為 5V 或 24V，無電壓需檢查供電線路)，若供電正常仍無數據，需更換同型號編碼器。
核心排查點 2：能量校準參數漂移
設備出廠時會預設 “能量校準系數”(如擺錘重量、擺長對應的能量計算公式)，長期使用后參數可能漂移，導致能量計算偏差 —— 表現為 “測試能量與標準樣品的已知能量偏差超 ±5%”(如標準樣品已知沖擊能量為 2.0kJ，實測顯示 1.8kJ 或 2.2kJ)。
排查與解決：① 進入設備 “校準菜單”，調用 “能量校準程序”，用標準砝碼(如 1kg、2kg)掛在擺錘沖擊刃處，按說明書步驟重新校準能量系數；② 若無校準功能，聯系廠家提供標準校準參數，手動輸入設備系統。
2. 第二步：檢查數據處理與顯示模塊(數據傳輸 / 計算環節，5 分鐘可完成)
核心排查點 1：數據采集板故障
傳感器采集的角度信號需經 “數據采集板” 轉換為數字信號，顯示屏，若采集板 “芯片損壞”“線路虛焊”，會導致信號丟失或失真 —— 表現為 “能量顯示為亂碼” 或 “數據定格不動(如始終顯示上次測試值)”。
排查與解決：① 斷電后拆開采集板，目視檢查是否有芯片鼓包、焊點脫落，脫落處可重新焊接；② 用示波器測采集板輸入 / 輸出信號(輸入應為傳感器的正弦波信號，輸出應為穩定的數字信號)，無信號輸出則需更換采集板。
核心排查點 2：顯示屏或人機界面故障
若顯示屏 “黑屏”“觸摸無響應” 或 “顯示數據殘缺”，可能是 “顯示屏供電不足”“屏幕背光損壞” 或 “人機界面程序崩潰”。
排查與解決：① 檢查顯示屏電源線(確保電壓正常，如 12V 或 24V)，供電正常仍黑屏需更換屏幕背光板；② 若屏幕顯示正常但觸摸無效，重新校準觸摸屏(進入設備 “觸摸校準” 模式，按提示點擊校準點)；③ 程序崩潰可重啟設備，或按說明書步驟恢復出廠設置(恢復前需備份重要數據)。
3. 第三步：確認機械零位與擺錘狀態(基礎校準環節，4 分鐘可完成)
核心排查點 1：擺錘零位偏移
擺錘未沖擊時的 “初始零位” 是能量計算的基準，若零位偏移(如擺錘自然下垂時，角度傳感器顯示非 0°)，會導致能量計算基準錯誤 —— 表現為 “每次測試前，能量顯示值不為 0(如顯示 0.1kJ)”。
排查與解決：① 將擺錘置于自然下垂?fàn)顟B(tài)，進入設備 “零位校準” 菜單，手動將角度值校準為 0°；② 若零位反復偏移，檢查擺錘是否有 “偏重”(如擺錘上附著樣品殘?jiān)?，清理擺錘表面，確保重心居中。
核心排查點 2：擺錘能量等級選錯
設備配備不同能量級別的擺錘(如 0.5J、2.75J、5J)，若選擇的擺錘能量等級與實際安裝的擺錘不符(如實際裝 5J 擺錘，設備設為 2.75J)，會導致能量計算錯誤 —— 表現為 “能量顯示值始終是實際值的一半左右”。
排查與解決：① 確認實際安裝的擺錘能量等級(擺錘上有標識，如 “5J”)；② 進入設備 “擺錘選擇” 菜單，選擇與實際匹配的能量等級，保存后重新測試。
三、異常排查后的驗證與預防措施
故障修復后驗證：
擺錘復位驗證：手動或電動復位 3-5 次，確認擺錘能順暢歸位，無卡頓、異響；
能量顯示驗證：用標準樣品(已知沖擊能量)測試 2-3 次，若能量顯示值與標準值偏差≤±2%，說明排查有效。
日常預防措施：
每周維護：清潔擺錘軸與軸承，補充潤滑脂；檢查擺錘連接件是否松動，傳感器線路是否完好；
每月校準：用標準砝碼校準能量傳感器，確認擺錘零位無偏移；
測試前檢查：每次測試前，確認擺錘能量等級選擇正確，樣品裝夾牢固(避免沖擊時樣品飛濺撞擊擺錘)。
總結：兩類異常的核心排查邏輯
擺錘無法復位：先解決 “機械卡滯”(軸與軸承、連接件)，再排查 “驅動系統”(電機、手動機構)，最后驗證 “安全限位”(避免誤保護)；
能量顯示異常：先定位 “檢測端”(角度傳感器、零位)，再檢查 “數據傳輸與顯示”(采集板、顯示屏)，最后確認 “參數設置”(能量等級、校準系數)。
通過以上步驟，可解決 90% 以上的常見異常，若排查后故障仍未解決(如電機燒毀、采集板芯片損壞)，需及時聯系設備廠家，提供 “故障現象 + 排查記錄”，便于售后精準維修，減少設備停機時間與測試數據誤差。
